    您的位置: 首页  > 产品中心 >  草莓app色版下载安装免费 >  AMZ系列草莓app色版下载安装免费A

    AMZ系列草莓app色版下载安装免费A

    2021-09-15 16:58:29

    产品型号: AMZ-COER-A AMZ-COER-A

    不带FRAM版本;DC5V;2路TTL通讯;支持4线电阻式触摸屏

    带FRAM,DC5V;2路TTL通讯;支持4线电阻式触摸屏



    • 产品概述



    一、采购信息

    产品型号

    规格说明

    AMZ-COER-A

    不带FRAM版本;DC5V;2路TTL通讯;支持4线电阻式触摸屏

    AMZ-COER-A

    带FRAM,DC5V;2路TTL通讯;支持4线电阻式触摸屏

    二、产品参数

    产品规格

    硬件性能

    型号

    AMZ-COER-A

    支持显示屏

    4.3" 5" 7" TFT LCD

    支持最大分辨率(Px)

    1024X600

    支持触摸屏

    4线式工业电子触摸屏,支持电容式触摸屏(需定制)

    CPU

    32-bit 600MHz主频 ARM9内置32MB DDR内存

    存储器

    128Mbyte SPI NAND FLASH

    FRAM铁电存储器

    16-64K Bit(可选)

    RTC

    实时时钟内置

    以太网

    掉电数据保存

    需增加掉电保存电路或带FRAM版本

    USB端口

    可支持,增加USB相关电路

    程序下载方式

    SD卡下载(默认)可支持USB,U盘(增加相关电路)

    U

    可支持(增加U盘升级相关电路)

    通讯端口

    COM1:TTL

    COM2:TTL

    电气规格

    最大额定功率

    3.5W

    额定电压

    DC 5V

    电源保护

    具备+/-500V雷击浪涌保护能力

    允许失电

    <5ms

    CE&ROHS

    符合EN61000-6-2:2005,EN61000-6-4:2007标准;雷击浪涌+/-500V,群脉冲+/-2KV;静电接触放电+/-8KV;静电空气放电+/-8KV.

    环境规格

    工作温度

    -20~60

    存储温度

    -30~70

    环境湿度

    10~90%RH(无冷凝)

    抗震性

    10-25Hz(X、Y、Z方向,2g/30分钟)

    冷却方式

    自然风冷

    其他参数

    开孔尺寸

    40.4*80.9mm

    外形尺寸

    47*87.5mm

    草莓app色版下载安装免费净重

    20g

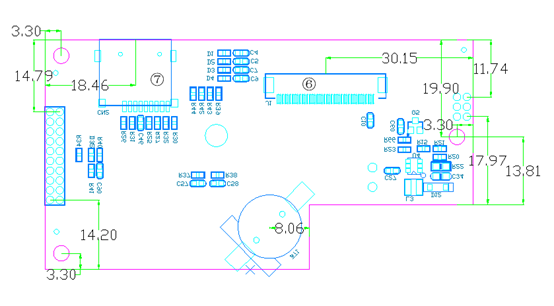

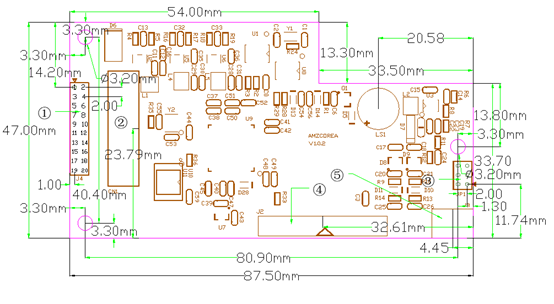

    三、产品尺寸

    显示尺寸

    产品型号

    整机尺寸

    显示区域

    开孔尺寸

    最大厚度

    兼容4.3/5/7英寸

    AMZ-COER-A

    87.5*47mm

    见屏参数

    80.9*40.4mm

    11mm



    五、接口Pin脚定义

    接口 20pin2.0间距插双列插针,接口 20pin 1.0mm间距 FPC排座定义

    管脚

    定义

    说明

    1,2

    DC 5V

    DC 5V正极输入

    3,4

    GND

    电源负极输入

    5

    VDROP

    掉电检测信号,控制板提供,掉电时间由控制板决定,最小不少于10ms ,参考数据掉电保存相关电路设计。

    6

    485DIR

    COM1 RS485通讯使能输出,连接RS485芯片控制脚

           77

    UART2_TXD

    COM2_TTL通讯发送,连接控制器TTL RX

    8

    RTCVCC

    时针3.3v电源输入,参考时针电源电路设计

    9,10

    GND

    GND

    11

    UART2_RXD

    COM2_TTL通讯接收,连接控制TTL_TX

    12

    VBUS

    USB_5V电源输入;

    当VBUS检测到5V电压时,主芯片处于USB升级模式;

    当VBUS输入引脚为0V时,USB_DRV输出为高电平,主芯片处于U盘升级模式;

    1:草莓app色版下载安装免费R34为0R时,VBUS输出为5V电源,仅支持USB升级;(默认状态)

    2:草莓app色版下载安装免费R34空贴时,增加相关控制电路可支持U盘及USB两种升级方式。

    13

    USB_DP

    USB信号线D+

    14

    USB_DM

    USB信号线D-

    15

    USB_DRV

    默认为高,使能USB电源;检测到USB device时,置低,请参考U盘升级控制电路

    16

    UART1_RXD

    COM1_TTL通讯接收,连接控制器TTL_TX

    17,18

    GND

    GND

    19

    NC

    20

    UART1_TXD

    COM1_TTL通讯发送,连接控制器TTL_RX



    接口定义

    Pin

    定义

    说明

    1

    定位引脚

    2

    3

    4

    5

    6

    GND

    GND



    接口 50pin FPC排座主要电气参数(连接50pin显示屏)

    功能引脚

    输出电压

    备注

    VCOM

    3.86V

    选择50pin显示屏时请参考其参数

    DVDD

    3.3V

    AVDD

    10.5V

    VGL

    -6.8V

    VGH

    16V





    接口功能定义

    引脚

    功能(电阻式触摸屏)

    1

    TP_X2

    2

    TP_Y2

    3

    TP_X1

    4

    TP_Y1



    接口 40pin显示屏接口



    接口 SD卡接口(仅支持底层升级及组态下载)
